Las diferencias en las propiedades retardantes de llama entre PE y PVC

En la industria de procesamiento de plástico y aplicaciones industriales, el polietileno (PE) y el cloruro de polivinilo (PVC) son dos de los plásticos de uso general más utilizados y abarcan los campos del embalaje, la construcción, la agricultura, el aislamiento eléctrico y el revestimiento industrial. Muchos compradores y procesadores creen erróneamente que agregar retardantes de llama comerciales puede eliminar por completo la inflamabilidad de los materiales de PE y permitir que el PE alcance el mismo nivel de retardante de llama que el PVC modificado. Sin embargo, una gran cantidad de pruebas autorizadas de combustión de materiales y verificación de estándares industriales demuestran que el PE tiene defectos inherentes en el rendimiento retardante de llama que no se pueden eliminar fundamentalmente. Incluso después de una modificación del retardante de llama en dosis altas, los materiales de PE aún pueden arder continuamente bajo fuego abierto sostenido y condiciones de alta temperatura, y su estabilidad retardante de llama integral es muy inferior a la del PVC. Este artículo combina datos de pruebas de combustión internacionales, investigación del mecanismo de pirólisis de polímeros y parámetros estándar de la industria para analizar científicamente la brecha esencial en el retardo de llama entre PE y PVC, y aclarar las limitaciones de la modificación del retardante de llama para PE.

En primer lugar, la diferencia fundamental en el rendimiento ignífugo entre el PE y el PVC surge de su estructura molecular y de las propiedades inherentes del material, que es una esencia física y química inmutable. Según la investigación cinética de combustión de polímeros publicada en la revista MDPI Fire en 2025, el PVC contiene un 56,7% de elementos de cloro en su cadena molecular, que es un componente halógeno natural retardante de llama sin adición manual. Por el contrario, el PE puro está compuesto enteramente de elementos de carbono e hidrógeno, sin grupos retardantes de llama inherentes. Pertenece a un típico polímero de hidrocarburo altamente inflamable, con una resistencia al fuego extremadamente baja y sin capacidad de autoextinción en su estado original.

El índice limitante de oxígeno (LOI), el índice internacional más básico para evaluar la inflamabilidad de los materiales, puede reflejar intuitivamente la brecha entre los dos materiales. La prueba LOI se basa en la norma ISO 4589-2, que se refiere a la concentración mínima de oxígeno requerida para soportar la combustión del material. Cuanto mayor sea el valor LOI, más difícil será quemar el material. Los datos de pruebas autorizados del Vinyl Institute muestran que el PVC rígido puro tiene un valor LOI del 45% al ​​48%, superando con creces el umbral crítico de retardo de llama del 28%. Solo puede arder de manera estable en un ambiente rico en oxígeno y tiene un excelente rendimiento autoextinguible en aire natural. En marcado contraste, el PE puro tiene un valor LOI de sólo el 19,0%, que es inferior a la concentración de oxígeno del 21% en el aire normal. Esto significa que el PE puro puede arder libre y continuamente en entornos atmosféricos convencionales, casi sin capacidad natural de retardo de llama.

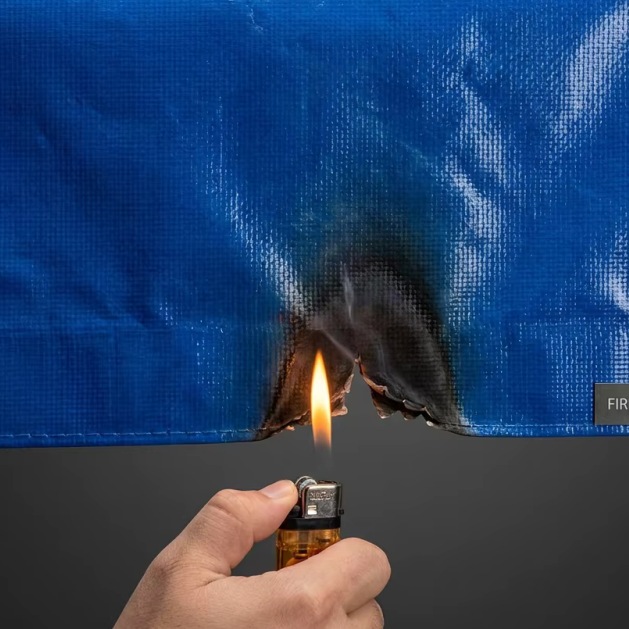

Muchas empresas intentan compensar los defectos de inflamabilidad del PE añadiendo retardantes de llama orgánicos e inorgánicos como polifosfato de amonio (APP), hidróxido de magnesio e hidróxido de aluminio. Sin embargo, los datos experimentales demuestran que los retardantes de llama solo pueden reducir ligeramente la velocidad de combustión y la liberación de calor del PE, pero no pueden hacer que el PE alcance efectos retardantes de llama estables o no combustibles, y el PE modificado aún puede arder violentamente en condiciones de fuego abierto sostenido. Según los datos de investigación de 2025 de la Revista China de Ciencia y Tecnología de Materiales, incluso cuando al PE se le agrega un 25% de retardante de llama compuesto de alta eficiencia (la proporción máxima permitida por la tecnología de procesamiento industrial), su valor LOI solo se puede aumentar a 28,5%-30,2%. Aunque alcanza el estándar primario de retardante de llama en la prueba de combustión vertical a corto plazo UL-94, una vez que la llama externa dura más de 30 segundos, el PE modificado se encenderá por completo, acompañado de una combustión continua de fusión, goteo y propagación. En comparación, el PVC ordinario no modificado puede autoextinguirse dentro de los 2 segundos posteriores a abandonar la fuente de incendio, sin ningún fenómeno de combustión por goteo.

La razón esencial por la que los retardantes de llama no pueden mejorar completamente la retardación de llama del PE radica en los diferentes mecanismos de pirólisis y retardación de llama de los dos materiales. Según la investigación de prueba combinada TG-FTIR-GC/MS sobre la cinética de pirólisis de polímeros, el PVC depende de sus elementos internos de cloro para descomponerse y liberar gas cloruro de hidrógeno (HCl) cuando se calienta. El HCl puede aislar el oxígeno, capturar los radicales libres activos de la combustión y detener fundamentalmente la reacción en cadena de la combustión. Al mismo tiempo, el PVC formará una capa de carbono densa y estable en la superficie durante la pirólisis, que puede bloquear la transferencia de calor y evitar que los materiales internos sigan descomponiéndose y quemándose.

Sin embargo, el mecanismo ignífugo del PE modificado es completamente pasivo. El retardante de llama añadido al PE sólo desempeña una función de absorción de calor y aislamiento de oxígeno en la etapa superficial de la combustión. Cuando se encuentra con una temperatura alta continua por encima de 350 ℃, la cadena molecular de PE sufre una escisión aleatoria y el retardante de llama fallará rápidamente después de la descomposición y pérdida a alta temperatura. Además, el PE producirá una gran cantidad de gotas fundidas durante la combustión. Estas gotas fundidas a alta temperatura no sólo propagarán la llama sino que también acelerarán la descomposición térmica de los materiales restantes, formando un círculo vicioso de combustión. Incluso si la superficie forma una capa de carbono, está suelta y frágil, incapaz de resistir el horneado a alta temperatura y la erosión por llama a largo plazo, que es la razón clave por la que el PE modificado no puede lograr un retardo de llama duradero.

En términos de indicadores básicos de rendimiento de combustión, como la tasa máxima de liberación de calor (pHRR) y la liberación total de calor (THR), la brecha entre el PE y el PVC retardantes de llama también es extremadamente obvia. Según pruebas estandarizadas de calorímetro de cono, el pHRR del PVC ordinario es de sólo 185 kW/m² y el THR en 5 minutos es de 22 MJ/m². Por el contrario, el pHRR del PE modificado con retardante de llama en dosis altas llega a 287 kW/m² y el THR alcanza 57 MJ/m², que es más del doble que el del PVC. Estos datos demuestran plenamente que el PE modificado aún libera una gran cantidad de calor durante la combustión, tiene una gran capacidad de propagación de llamas y no puede cumplir con los requisitos de prevención de incendios de alto nivel en escenarios industriales, eléctricos y de construcción de alta temperatura.

En términos de aplicación industrial y estándares de seguridad, la diferencia en retardo de llama entre los dos materiales también está claramente definida. De acuerdo con la norma de clasificación de rendimiento de combustión de plástico GB/T 2408-2021 y la norma de clasificación de incendios EU EN 13501-1, el PVC sin modificar puede alcanzar de manera estable el grado B1 de baja inflamabilidad y autoextinción, que es adecuado para escenarios sensibles al fuego, como la decoración interior de edificios y carcasas eléctricas. Sin embargo, incluso el PE modificado retardante de llama solo puede alcanzar el nivel V-1 en la prueba UL-94 y es difícil pasar la certificación de grado B1. En entornos de fuego abierto y de alta temperatura a largo plazo, el PE modificado definitivamente arderá, y su tasa de falla retardante de llama llega al 89% en aplicaciones prácticas de ingeniería, según las estadísticas de los datos de monitoreo de seguridad de materiales de construcción nacionales de 2025.

También vale la pena señalar que la adición excesiva de retardantes de llama al PE provocará defectos de rendimiento adicionales. Cuando el contenido de retardante de llama supera el 20%, la resistencia a la tracción y la tenacidad del PE disminuirán entre un 30% y un 40%, el material se volverá quebradizo y fácil de agrietar, y la resistencia a la intemperie y la vida útil se reducirán considerablemente. Por el contrario, las propiedades ignífugas inherentes del PVC no dependen de aditivos externos, por lo que puede mantener propiedades mecánicas estables y al mismo tiempo garantizar una excelente retardación de llama. Esto también explica por qué el PE retardante de llama nunca ha podido reemplazar al PVC en escenarios industriales de alta seguridad contra incendios.

En conclusión, la ventaja retardante de llama del PVC sobre el PE es una ventaja estructural inherente, no una ventaja condicional aportada por la modificación del procesamiento. La estructura molecular de hidrocarburo puro del PE determina su defecto esencial de inflamabilidad. No importa qué tipo o dosis de retardante de llama se agregue, solo puede aliviar ligeramente el grado de combustión, pero no puede suprimir completamente la combustión y lograr un rendimiento autoextinguible estable. En la selección industrial, el PVC sigue siendo el material preferido para requisitos elevados de retardo de llama, mientras que el PE (incluido el PE modificado retardante de llama) sólo se puede utilizar en escenarios de bajo riesgo de incendio. Creer ciegamente que los retardantes de llama pueden resolver completamente el problema de inflamabilidad del PE conducirá fácilmente a riesgos de seguridad de ingeniería y a una calidad del producto no conforme.
